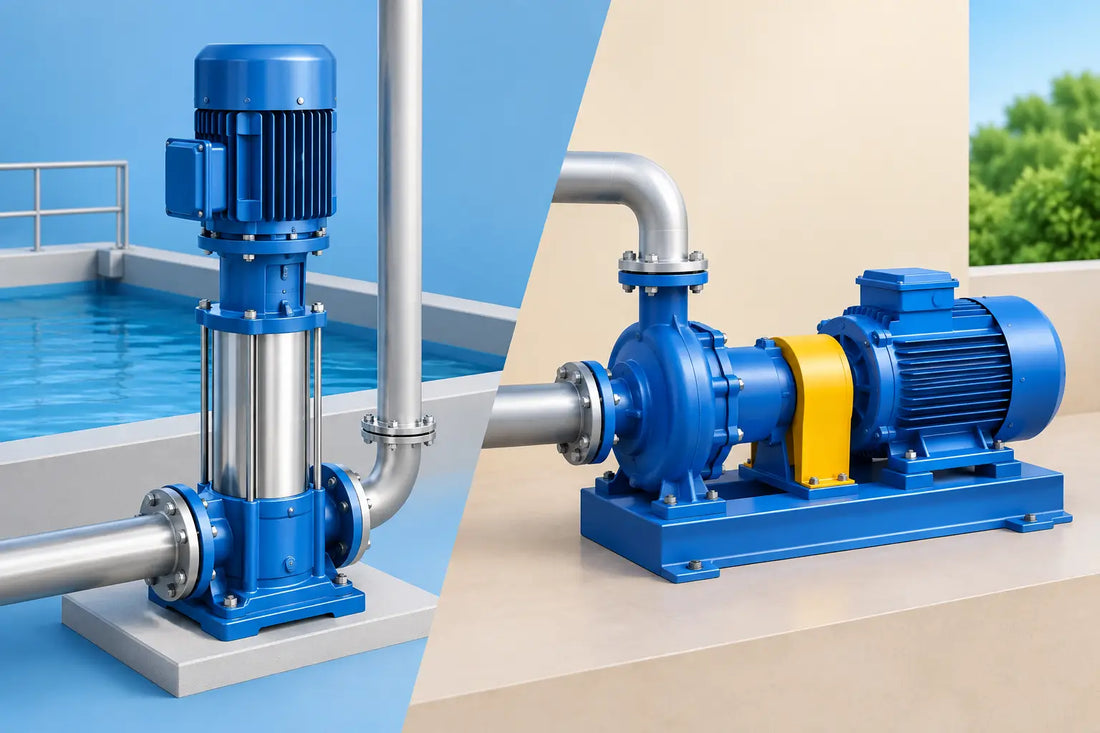

Bomba vertical versus horizontal: cuál elegir

Una bomba que entrega el caudal correcto en una prueba puede ser una mala compra si no cabe en la sala de máquinas, trabaja fuera de su curva o complica el mantenimiento. Al comparar una bomba vertical versus horizontal, la orientación del equipo no es solo una diferencia física: afecta la instalación, el comportamiento hidráulico, la protección del motor y el costo operativo del sistema.

Para viviendas, comercios, sistemas de riego, edificios, piscinas y procesos industriales, la selección debe partir de la necesidad real de agua. Caudal, altura manométrica total, calidad del líquido, espacio disponible y tipo de alimentación eléctrica tienen más peso que elegir una configuración por costumbre.

Bomba vertical versus horizontal: diferencia de diseño

Una bomba horizontal tiene el eje del motor y el impulsor dispuestos de forma paralela al piso. Es una configuración común en bombas centrífugas monobloque, equipos de superficie para presurización, riego, transferencia de agua y circulación. El conjunto suele instalarse sobre una base o bancada, con acceso directo al motor, sello mecánico y conexiones hidráulicas.

En una bomba vertical, el eje se ubica perpendicular al piso. Existen varios diseños: bombas verticales multietapas, bombas en línea, turbinas verticales y equipos sumergibles. En aplicaciones de presión constante y aumento de presión, la bomba vertical multietapas es frecuente porque logra altas presiones con una huella de instalación reducida.

La posición no define por sí sola la capacidad. Una bomba vertical pequeña puede mover menos agua que una horizontal de mayor potencia, y una horizontal correctamente seleccionada puede entregar una presión superior a la de un modelo vertical básico. Lo que cambia es cómo se construye el equipo para responder a ciertos rangos de caudal, presión y condiciones de montaje.

Cuándo conviene una bomba horizontal

La bomba horizontal suele ser una opción práctica cuando hay espacio suficiente, se requiere acceso sencillo a los componentes y el servicio técnico será frecuente. Es habitual en viviendas con tanque de almacenamiento, riego de jardines, recirculación, transferencia entre cisternas y equipos de piscina.

Su instalación también puede ser más directa en reemplazos de equipos existentes. Si las tuberías, válvulas y base ya están dispuestas en un plano horizontal, mantener la misma arquitectura puede reducir adaptaciones, soportes y tiempos de trabajo. Para instaladores y personal de mantenimiento, la accesibilidad lateral facilita inspeccionar fugas, revisar vibración y sustituir componentes cuando corresponde.

Una bomba horizontal funciona bien con líquidos limpios y con una succión diseñada correctamente. Esto exige cuidar la tubería de entrada: diámetro suficiente, trayecto corto, pocas restricciones y uniones completamente selladas. Si la succión permite entrada de aire o genera pérdida excesiva, la bomba puede cavitar, perder rendimiento y acortar la vida del sello mecánico.

También es una alternativa conveniente cuando se necesitan caudales medios o altos a presiones moderadas. En riego, transferencia de agua o circulación de piscinas, el objetivo suele ser desplazar volumen de agua de forma eficiente, no necesariamente alcanzar una presión elevada en una red de varios niveles.

Límites habituales de la configuración horizontal

El espacio en planta es su principal consideración. Una bomba horizontal ocupa más largo que una vertical y necesita una base firme, nivelada y protegida de inundaciones. En cuartos de máquinas compactos, esto puede dificultar el acceso a válvulas, filtros o tableros eléctricos.

La succión también merece atención. Muchas bombas horizontales de superficie no están diseñadas para aspirar desde grandes profundidades. Cuando la fuente está muy por debajo del equipo, puede ser más conveniente una bomba sumergible, una turbina vertical o reubicar el sistema para trabajar con carga positiva en la entrada.

Cuándo elegir una bomba vertical

La bomba vertical multietapas destaca cuando se busca presión alta, instalación compacta y operación continua en sistemas de agua limpia. Es una solución habitual para presurización residencial y comercial, alimentación de edificios, equipos con variador de frecuencia, lavado, tratamiento de agua y redes donde la presión debe mantenerse estable pese a cambios de consumo.

Al apilar varios impulsores en una misma carcasa, este diseño incrementa la altura de elevación por etapas. Por eso puede ser adecuado para alimentar varios pisos, compensar pérdidas en tuberías extensas o trabajar junto a un tanque hidroneumático y controlador de presión. No significa que siempre consuma menos energía, pero puede ser más eficiente que un equipo sobredimensionado o mal ajustado a la curva del sistema.

Su huella reducida ayuda en salas técnicas donde cada centímetro cuenta. En instalaciones comerciales, condominios, sistemas de filtración o cuartos de bombas con varios equipos, liberar espacio de piso puede simplificar el orden de tuberías y el acceso a otros componentes.

Las bombas verticales en línea son otra variante útil cuando la tubería principal puede sostener el montaje conforme a las indicaciones del fabricante. Se integran directamente en la red y reducen desvíos de tubería. Sin embargo, requieren soportes adecuados y una instalación que no transmita tensión mecánica a las conexiones.

Aspectos que deben verificarse antes de instalarla

Una bomba vertical no elimina los requisitos hidráulicos. La presión disponible en la succión, el riesgo de cavitación, la temperatura del agua y la presencia de sólidos siguen siendo determinantes. Si el agua contiene arena, sedimentos, materia orgánica o partículas abrasivas, se debe evaluar filtración previa o elegir una bomba diseñada para ese líquido. Una bomba multietapas para agua limpia no sustituye un sistema de drenaje ni una bomba para aguas residuales.

También debe considerarse el mantenimiento. Aunque el equipo ocupa menos área, el desmontaje del motor o de las etapas puede requerir altura libre superior. Antes de fijar una bomba vertical bajo una losa, estantería o tubería, conviene verificar el espacio necesario para futuras inspecciones y reparación.

Selección por aplicación, no por orientación

La primera especificación que debe definirse es el punto de operación: cuántos litros por minuto o metros cúbicos por hora necesita el sistema y a qué presión o altura manométrica total. Esta última incorpora desnivel vertical, presión requerida en el punto de consumo y pérdidas por fricción en tuberías, codos, válvulas, filtros, calentadores e instrumentos.

En una vivienda de una planta con tanque y pocos puntos de consumo, una bomba horizontal presurizadora puede resolver la necesidad si el caudal y la presión calculados lo permiten. Para una casa de varios niveles, un comercio con consumo simultáneo o una red que exige presión estable, una vertical multietapas con control adecuado puede ser una mejor alternativa.

En riego, conviene revisar el caudal total de sectores, presión requerida por aspersores o goteros, longitud de las líneas y variación de elevación del terreno. Un sistema que demanda mucho caudal a presión moderada puede favorecer una bomba horizontal. Si hay filtros, válvulas automáticas y una red con presión elevada, una vertical puede responder mejor, siempre dentro de su curva de operación.

Para piscinas, la selección depende más del caudal de recirculación, diámetro de tubería, filtro, calentador y accesorios que de la orientación de la bomba. Las bombas horizontales autocebantes son comunes porque están pensadas para esta aplicación. No se debe reemplazar una bomba de piscina por una bomba vertical de presión sin confirmar compatibilidad hidráulica, química y de materiales.

Datos técnicos que conviene comparar

No compare equipos solo por caballos de fuerza. Dos bombas de 1 HP pueden producir resultados muy distintos según diseño, número de impulsores, diámetro hidráulico y curva de rendimiento. La potencia indica la capacidad del motor, pero no confirma que el equipo trabajará en el punto requerido.

Antes de comprar, revise estos datos en la ficha técnica:

• Curva de caudal versus altura manométrica y rango de operación recomendado.
• Potencia, voltaje, frecuencia, fase y corriente nominal del motor.
• Diámetro y tipo de conexiones de succión y descarga.
• Materiales de cuerpo, impulsores, ejes y sellos frente a la calidad del agua.
• Temperatura máxima del líquido, presión máxima de trabajo y grado de protección.
• Requisitos de cebado, posición de instalación y condiciones de ventilación.

También defina los componentes asociados. Una válvula de retención evita retornos no deseados; las válvulas de aislamiento permiten intervenir el equipo; un manómetro ayuda a diagnosticar el desempeño. Según el caso, pueden requerirse tanque hidroneumático, presostato, controlador electrónico, variador de frecuencia, protección contra trabajo en seco y filtración de sedimentos.

Errores que elevan el costo de operación

Elegir una bomba demasiado grande suele parecer una decisión segura, pero puede producir ciclos cortos, exceso de presión, mayor consumo y desgaste prematuro. Una bomba pequeña, por otro lado, puede funcionar de manera continua sin alcanzar la presión necesaria. Ambas situaciones se corrigen con cálculo, no con una potencia elegida al azar.

Otro error frecuente es ignorar la tubería. Una descarga reducida, un filtro saturado o una línea de succión con fugas pueden hacer que un equipo de buena calidad rinda por debajo de lo esperado. La bomba, el control, las válvulas y la tubería forman un solo sistema.

En instalaciones residenciales y comerciales, Hidroteco Online puede servir como punto de partida para comparar bombas, controles, filtración, conexiones y accesorios compatibles. Llevar caudal requerido, presión deseada, voltaje disponible, distancia de tubería y tipo de agua permite seleccionar con mayor precisión.

La mejor elección no es la bomba más compacta ni la de mayor potencia. Es la que trabaja cerca de su punto de diseño, puede mantenerse sin complicaciones y entrega agua con presión confiable durante la operación real del sistema.
