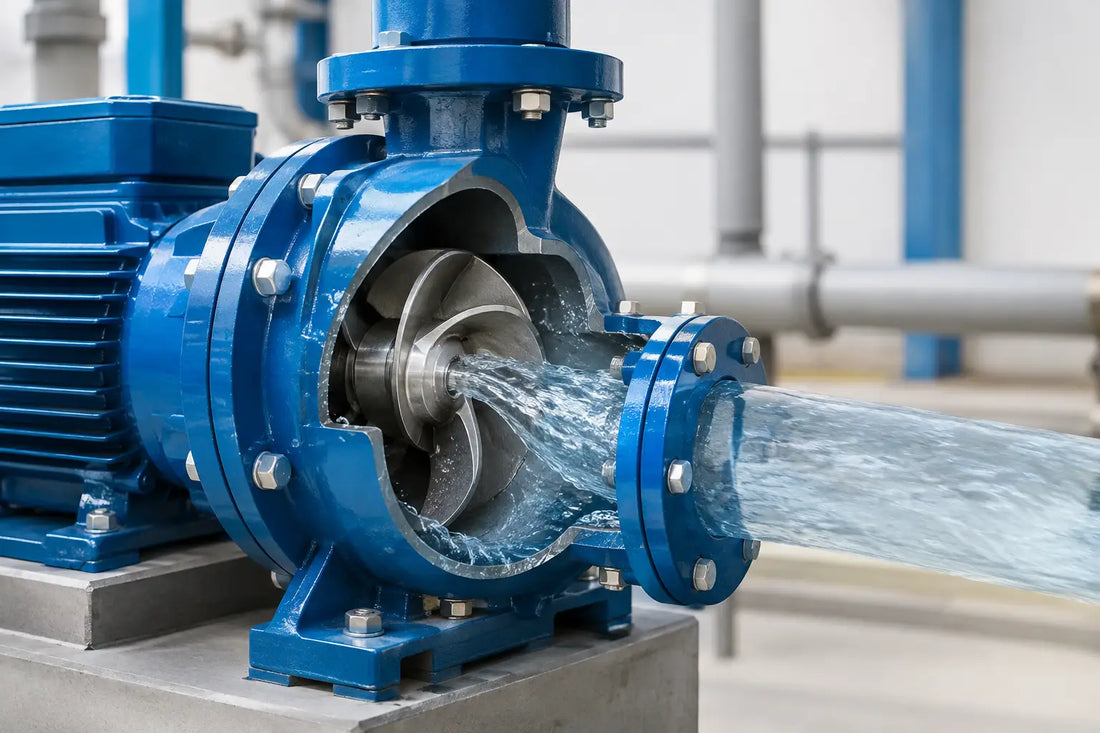

Cavitación en bombas y cómo prevenirla

Un golpeteo similar a piedras dentro de la carcasa, una caída de caudal o un impulsor con superficies picadas no son fallas menores. La cavitación en bombas puede reducir el rendimiento hidráulico, acelerar el desgaste y provocar paros costosos en sistemas residenciales, comerciales, de riego, piscinas o procesos industriales.

No se corrige cambiando la bomba por una de mayor potencia sin revisar la instalación. La causa suele estar en las condiciones de succión, la temperatura del líquido, las pérdidas de carga o una selección que no considera el NPSH disponible. Identificar el origen antes de sustituir componentes evita repetir el problema.

Qué es la cavitación en bombas

La cavitación ocurre cuando la presión absoluta del líquido en algún punto de la bomba, normalmente en el ojo del impulsor, baja por debajo de su presión de vapor. En ese momento se forman burbujas de vapor. Cuando estas burbujas llegan a una zona de mayor presión dentro del impulsor o la voluta, colapsan de forma violenta.

Ese colapso genera microimpactos repetidos sobre las superficies metálicas o plásticas. Aunque cada evento es pequeño, miles de implosiones por segundo pueden erosionar el impulsor, dañar sellos mecánicos, aumentar vibraciones y afectar rodamientos. El resultado no siempre aparece de inmediato: una bomba puede seguir operando durante un tiempo, pero con menor eficiencia y una vida útil reducida.

Conviene distinguirla de la entrada de aire. Ambas situaciones pueden producir ruido, vibración y pérdida de presión, pero no son iguales. Una fuga en la tubería de succión permite el ingreso de aire; la cavitación es la vaporización del propio líquido por falta de presión. Pueden ocurrir al mismo tiempo y ambas deben revisarse.

Señales que requieren revisión inmediata

El sonido es una señal común, pero no debe ser el único criterio. Algunas bombas cavitan de forma intermitente, especialmente cuando cambia el nivel de un tanque, se demanda mayor caudal o aumenta la temperatura del agua.

Las señales más frecuentes son las siguientes:

• Ruido áspero, golpeteo o crepitación dentro de la bomba.
• Vibración superior a la normal en la carcasa, base o tuberías.
• Caudal o presión inferiores a los esperados.
• Lecturas inestables en manómetros y presostatos.
• Daño tipo picadura, porosidad o erosión en el impulsor.
• Fallas recurrentes de sello mecánico, rodamientos o acoples.

En una bomba de piscina, por ejemplo, el problema puede hacerse evidente al aspirar con accesorios restringidos o cuando el prefiltro está sucio. En una instalación de presión residencial, puede aparecer cuando el nivel de la cisterna desciende. En riego, suele manifestarse al abrir varios sectores a la vez o al operar con tuberías de aspiración largas.

Las causas más comunes en la succión

La mayoría de los casos se originan antes de la entrada de la bomba. Una bomba centrífuga no “jala” agua de manera ilimitada: en realidad, la presión atmosférica empuja el agua hacia la zona de menor presión creada en la succión. Por eso, la altura, la longitud de la tubería y las restricciones importan tanto como la potencia del motor.

Altura de succión excesiva

Cuando la bomba se instala muy por encima del nivel mínimo del agua, disminuye el margen de presión disponible en la aspiración. Este riesgo aumenta si el tanque se vacía parcialmente durante la operación. La altura debe evaluarse desde el eje de la bomba hasta el nivel dinámico del líquido, no solo hasta el nivel máximo de la cisterna o pozo.

En aplicaciones con succión elevada, puede ser más adecuado usar una bomba sumergible, una bomba vertical o reubicar el equipo para trabajar con carga positiva. La solución correcta depende del caudal, la profundidad, la calidad del agua y el tipo de sistema.

Tubería de succión pequeña, larga o mal trazada

Una reducción de diámetro, demasiados codos, válvulas innecesarias o tramos largos elevan las pérdidas por fricción. Es común reutilizar una tubería existente que sirve para otro caudal, pero que restringe la aspiración de una bomba nueva.

La línea de succión debe ser lo más corta y directa posible, con diámetro adecuado para el caudal de diseño. También debe mantener una pendiente que evite bolsas de aire. Las reducciones, si son necesarias, deben instalarse cerca de la conexión de la bomba y con el accesorio correcto para no crear puntos de acumulación de aire.

Obstrucciones y filtros inadecuados

Canastas, válvulas de pie, coladores, prefiltros y filtros sucios agregan pérdida de carga. Son necesarios para proteger la bomba, pero deben dimensionarse para el caudal real y recibir mantenimiento. Un colador demasiado pequeño puede resolver el paso de sólidos y, al mismo tiempo, convertirse en la causa de cavitación.

Revise también que una válvula de succión esté completamente abierta. Una válvula parcialmente cerrada no es un método seguro para regular el caudal de una bomba centrífuga. La regulación, cuando el diseño lo permite, se realiza normalmente en la descarga.

Aire, remolinos y nivel insuficiente

Las uniones roscadas, empaques, tapas de prefiltro y sellos defectuosos pueden admitir aire sin presentar fuga externa de agua. El problema es más probable en la succión porque esa línea opera con presión inferior a la atmosférica.

Si el nivel de agua es bajo o la toma está muy cerca de la superficie, pueden formarse remolinos que arrastran aire. En tanques y cisternas, la geometría de la toma, la distancia a paredes y el nivel mínimo de operación deben formar parte del diseño. No basta con que la tubería permanezca apenas sumergida.

NPSH: el dato que define el margen de operación

El NPSH, o altura neta positiva de succión, permite verificar si la presión disponible en la entrada de la bomba es suficiente para evitar la vaporización del líquido. El fabricante indica el NPSH requerido, identificado como NPSHr, para un modelo y punto de operación determinados.

La instalación aporta el NPSH disponible, o NPSHa. Este se calcula considerando presión atmosférica, altura estática, pérdidas por fricción, presión de vapor según temperatura y, si existe, presión sobre el tanque de suministro. Para operar con seguridad, el NPSHa debe ser mayor que el NPSHr con un margen prudente.

No conviene trabajar justo en el límite. El NPSHr de catálogo se determina bajo condiciones específicas y puede no reflejar por completo variaciones de caudal, temperatura, altitud o ensuciamiento. En zonas de mayor elevación sobre el nivel del mar, la presión atmosférica disminuye y el margen disponible también. Este factor merece especial atención al seleccionar equipos para instalaciones fuera de zonas costeras de Costa Rica.

Cómo diagnosticar el problema sin improvisar

Primero, confirme el punto de operación. Compare presión, caudal y amperaje con la curva de la bomba y con la condición para la que fue seleccionada. Una bomba que opera lejos de su punto de mejor eficiencia puede presentar vibraciones y recirculación interna que se confunden con cavitación.

Luego, inspeccione la línea de succión desde la fuente hasta la bomba. Revise el nivel dinámico del agua, el estado de válvulas, coladores y prefiltros, posibles obstrucciones, diámetro de tubería y sellado de conexiones. Si hay manómetros o vacuómetros, registre sus lecturas antes y después de limpiar filtros o modificar una restricción.

También confirme la temperatura del líquido. El agua caliente tiene una presión de vapor más alta, por lo que necesita mayor presión de succión para mantenerse líquida. En sistemas de recirculación, transferencia térmica o procesos con agua caliente, una configuración que funciona bien con agua fría puede cavitar al aumentar la temperatura.

Si hay desgaste visible, no sustituya solamente el impulsor. Un impulsor nuevo instalado en la misma condición hidráulica volverá a deteriorarse. Revise sello mecánico, anillos de desgaste, rodamientos y alineación antes de poner el equipo nuevamente en servicio.

Medidas efectivas para prevenirla

La medida más efectiva es aumentar el margen de succión. Esto puede lograrse bajando la bomba respecto al nivel del agua, reduciendo la longitud de la línea, aumentando el diámetro de la tubería o eliminando accesorios restrictivos. Cada alternativa debe validarse contra el caudal requerido y las condiciones reales de operación.

Cuando el sistema exige un caudal alto desde una fuente profunda o variable, una bomba autocebante no siempre es la opción adecuada. Una bomba sumergible elimina gran parte de la limitación de aspiración al trabajar dentro del líquido. Para estaciones de presión, una configuración con tanque, control apropiado y bomba correctamente seleccionada puede evitar arranques frecuentes y condiciones inestables.

El mantenimiento también es preventivo. Limpie canastas y filtros, compruebe el cierre de tapas, sustituya empaques deteriorados y verifique que las válvulas de pie mantengan la columna de agua. En sistemas de piscina, riego y recirculación continua, programe estas revisiones según la carga de sólidos y las horas de servicio, no solo cuando aparece una falla.

La selección debe basarse en curva hidráulica, caudal, altura dinámica total, diámetro de tubería, voltaje, tipo de líquido y NPSH. La potencia por sí sola no define si una bomba funcionará bien. Un equipo sobredimensionado puede mover más caudal del que la succión puede entregar y agravar el problema.

Antes de comprar o reemplazar una bomba, reúna los datos de la instalación: caudal requerido, diferencia de altura, longitud y diámetro de tuberías, nivel mínimo del tanque, accesorios instalados, temperatura del agua y alimentación eléctrica. Con esa información, Hidroteco puede orientar una selección compatible con la aplicación y con los componentes necesarios para que el sistema opere con presión, caudal y succión controlados.

Una bomba silenciosa no siempre está bien seleccionada, pero una bomba que vibra, pierde rendimiento o golpea internamente merece atención antes de que el daño se convierta en una sustitución completa. Corregir la hidráulica de la succión suele ser una inversión menor que reparar el equipo repetidamente.
