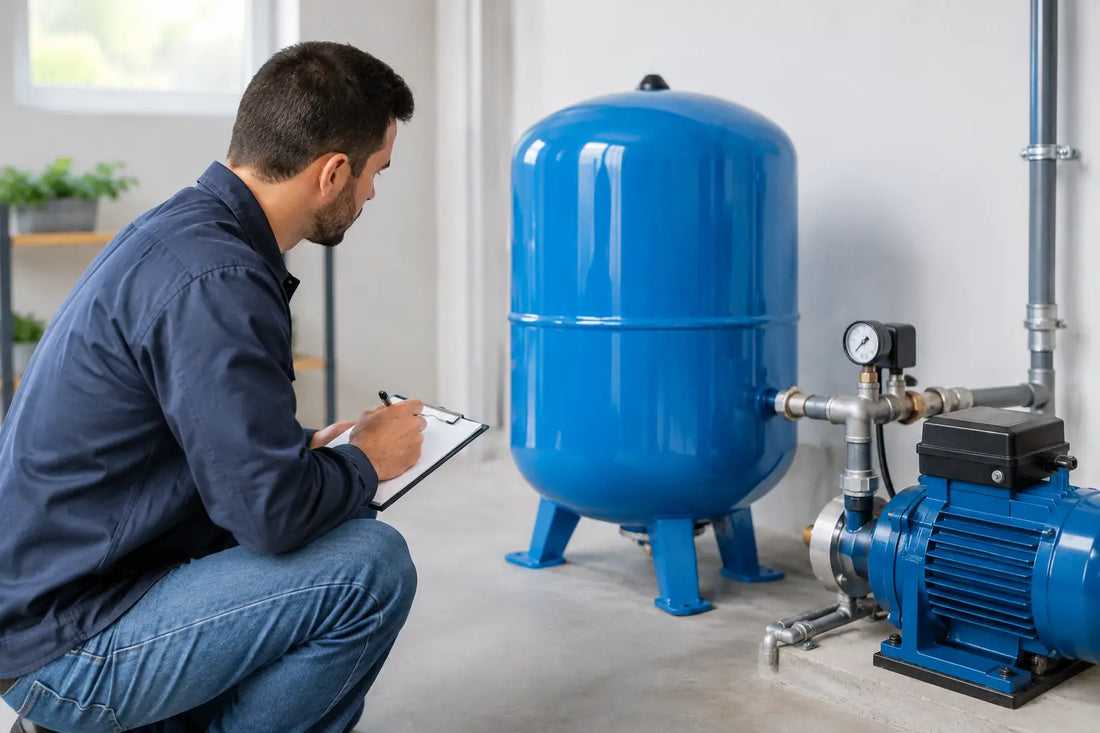

Cómo dimensionar tanque hidroneumático correctamente

Un tanque mal calculado no corrige una bomba sobredimensionada ni una tubería con pérdidas excesivas. Sin embargo, al dimensionar tanque hidroneumático correctamente se reducen los arranques de la bomba, se estabiliza la presión disponible y se prolonga la vida útil de presostatos, motores y componentes de control. El dato decisivo no es solo la capacidad total impresa en el tanque: es el volumen de agua útil que puede entregar entre el arranque y el paro de la bomba.

En instalaciones residenciales, comerciales, de riego o de servicios, el dimensionamiento debe partir de la curva de operación de la bomba y de la demanda real. Comprar el tanque más grande disponible puede aumentar el costo y ocupar espacio sin resolver el problema. Elegir uno pequeño, en cambio, produce ciclos cortos, calentamiento del motor y desgaste prematuro.

Qué hace un tanque hidroneumático

Un tanque hidroneumático de diafragma o membrana almacena agua a presión y una cámara de aire separada. Cuando un usuario abre una llave, el aire comprimido empuja el agua hacia la red. La bomba permanece detenida hasta que la presión desciende al valor de arranque configurado en el presostato.

Una vez alcanzada esa presión, la bomba entra en operación y repone el volumen descargado. El ciclo termina cuando la red llega a la presión de paro. Así, el tanque evita que la bomba arranque cada vez que existe un consumo pequeño, como una descarga breve en un lavamanos, una válvula de llenado o una fuga menor.

No debe confundirse con un tanque de almacenamiento atmosférico. El tanque hidroneumático no está diseñado para guardar una reserva grande de agua ante interrupciones del suministro. Su función principal es aportar volumen útil bajo presión y controlar la frecuencia de arranque de la bomba.

Datos necesarios para dimensionar tanque hidroneumático

Antes de seleccionar capacidad, reúna la información de la bomba, el control y la instalación. El cálculo es confiable únicamente si los datos corresponden al punto de trabajo real, no solo a la potencia nominal del equipo.

Los valores mínimos son el caudal de la bomba en el punto de operación, expresado en litros por minuto o galones por minuto; la presión de arranque y de paro del presostato; la cantidad máxima de arranques permitidos por hora; y la precarga de aire del tanque. También conviene verificar el diámetro y longitud de la tubería, la altura entre la bomba y los puntos de consumo, las pérdidas por accesorios y la presión mínima requerida en los equipos finales.

Para bombas domésticas de pequeña potencia, una referencia frecuente es limitar la operación a un máximo aproximado de 20 a 30 arranques por hora. En equipos de mayor potencia, instalaciones comerciales o motores con arranque directo, puede ser conveniente trabajar con menos ciclos. El límite definitivo debe validarse con la recomendación del fabricante del motor, del tablero y de la bomba.

La diferencia entre volumen total y volumen útil

Un tanque de 100 litros no entrega 100 litros de agua antes de que arranque la bomba. Una parte relevante del volumen está ocupada por aire comprimido. El agua disponible entre presión de paro y presión de arranque se denomina volumen útil, volumen de extracción o drawdown.

Ese volumen depende de la precarga y del diferencial de presión. Por ejemplo, un tanque de 100 litros con un ajuste de 30/50 psi puede entregar aproximadamente entre 25 y 35 litros útiles, según su diseño y tabla del fabricante. Por esa razón, la ficha técnica del tanque debe indicar el volumen útil para rangos de presión definidos.

No estime este dato dividiendo el volumen nominal entre dos. El resultado puede parecer razonable, pero suele llevar a seleccionar un tanque insuficiente.

Método de cálculo según caudal y ciclos por hora

El método práctico consiste en determinar cuántos litros debe suministrar el tanque para que la bomba no supere la frecuencia de arranques deseada. Una fórmula de referencia es:

Volumen útil requerido = caudal de la bomba ÷ (4 x arranques permitidos por hora)

El caudal debe expresarse en litros por minuto. El resultado corresponde al volumen útil mínimo, no al volumen total del tanque.

Suponga una bomba que entrega 60 L/min en la condición real de servicio y se desea limitar a 20 arranques por hora. El cálculo es:

60 ÷ (4 x 20) = 0,75 L/min de referencia por ciclo

Para expresar el volumen útil por ciclo, se considera el tiempo mínimo de funcionamiento asociado al criterio de arranque. En la práctica, para este caso se busca que el tanque ofrezca al menos alrededor de 45 litros útiles entre 30 y 50 psi. Luego se consulta la tabla de extracción del fabricante para seleccionar el volumen nominal correspondiente, que podría ser de 150 o 200 litros, según el modelo y su precarga.

La fórmula ayuda a orientar la selección, pero no sustituye las tablas del tanque. Dos tanques de igual capacidad nominal pueden ofrecer volúmenes útiles distintos por su geometría, presión máxima de trabajo y configuración de membrana.

Ejemplo residencial con presostato 30/50 psi

Considere una vivienda con una bomba que entrega 40 L/min, un presostato que arranca a 30 psi y detiene a 50 psi, y una meta de hasta 25 arranques por hora. Para este tipo de aplicación, un tanque pequeño de 24 litros puede funcionar, pero su volumen útil suele ser bajo y provocará ciclos frecuentes si existen consumos prolongados o pequeñas pérdidas en la red.

Un tanque de 60 a 100 litros normalmente ofrece una operación más estable, siempre que su tabla de extracción confirme el volumen útil necesario. La alternativa adecuada depende del consumo simultáneo, de la capacidad de la bomba y de si existe un tanque de almacenamiento que asegure alimentación continua a la succión.

En viviendas con dos o más baños, riego ocasional, lavadora y varios usuarios, conviene evitar seleccionar únicamente por el precio inicial. Un tanque con mayor extracción útil reduce la exigencia sobre la bomba durante demandas intermitentes.

Presiones, precarga y diferencial del presostato

La precarga de aire se ajusta con el tanque vacío de agua y sin presión hidráulica en la red. Como regla general, se configura aproximadamente 2 psi por debajo de la presión de arranque del presostato. Si el sistema arranca a 30 psi, la precarga recomendada suele ser 28 psi.

Una precarga demasiado alta reduce o elimina la entrada de agua al tanque. Una precarga demasiado baja puede aumentar el esfuerzo de la membrana, disminuir el volumen útil esperado y causar lecturas de presión inestables. Revísela con un manómetro confiable al menos una vez al año o cuando se detecten arranques repetitivos.

El diferencial entre arranque y paro también afecta el dimensionamiento. Un rango 30/50 psi ofrece 20 psi de diferencial y suele entregar más volumen útil que un ajuste 40/50 psi en el mismo tanque. Pero ampliar el diferencial no siempre es conveniente: algunos equipos, como duchas, válvulas, filtros o sistemas de riego, requieren una presión mínima más alta para operar correctamente.

En sistemas con variador de frecuencia o control de presión constante, el tanque suele ser considerablemente más pequeño. En ese caso, su función es amortiguar transitorios y mantener estable el control, no cubrir un ciclo largo de presostato. El tamaño debe seguir la especificación del fabricante del controlador.

Errores que provocan ciclos cortos

Los ciclos cortos no siempre se resuelven instalando un tanque nuevo. Antes de cambiar capacidad, revise el sistema completo. Una membrana perforada, una precarga perdida, una válvula de retención defectuosa o una fuga oculta pueden imitar los síntomas de un tanque pequeño.

También es frecuente instalar una bomba con mucho más caudal del que la red demanda. Si la bomba llena el tanque en pocos segundos, incluso un tanque de tamaño medio puede resultar insuficiente. La corrección puede requerir ajustar la bomba, revisar el impulsor, instalar control de velocidad o aumentar el volumen útil disponible.

En riego, no dimensione el tanque usando el caudal máximo teórico de todas las zonas abiertas a la vez si el controlador opera una zona por ciclo. En edificios, por el contrario, se debe considerar la demanda simultánea, el perfil de consumo y la estrategia de bombeo. Cada aplicación exige interpretar el caudal que realmente verá el equipo.

Selección física y compatibilidad de instalación

Además de la capacidad, confirme la presión máxima de trabajo, la conexión hidráulica, la posición de montaje, el espacio de mantenimiento y la compatibilidad con agua potable cuando aplique. Un tanque vertical facilita la instalación en cuartos de bombas con poco espacio en planta; uno horizontal puede convenir cuando se integra con una bomba de superficie o una base compacta.

Instale una válvula de aislamiento y un manómetro accesible. Esto permite verificar presión, dar mantenimiento o reemplazar el tanque sin intervenir toda la red. La tubería y los accesorios deben soportar la presión máxima de paro, incluidos posibles picos transitorios.

Un tanque bien dimensionado trabaja en conjunto con la bomba, el presostato, la protección eléctrica y la red hidráulica. Validar el volumen útil en la ficha técnica, ajustar la precarga y revisar el punto real de operación es la forma más directa de lograr presión estable sin castigar el equipo.
