¿Qué es, cómo se usa y por qué reemplaza a la arena, la zeolita y el vidrio filtrante convencional en sistemas de filtración modernos?

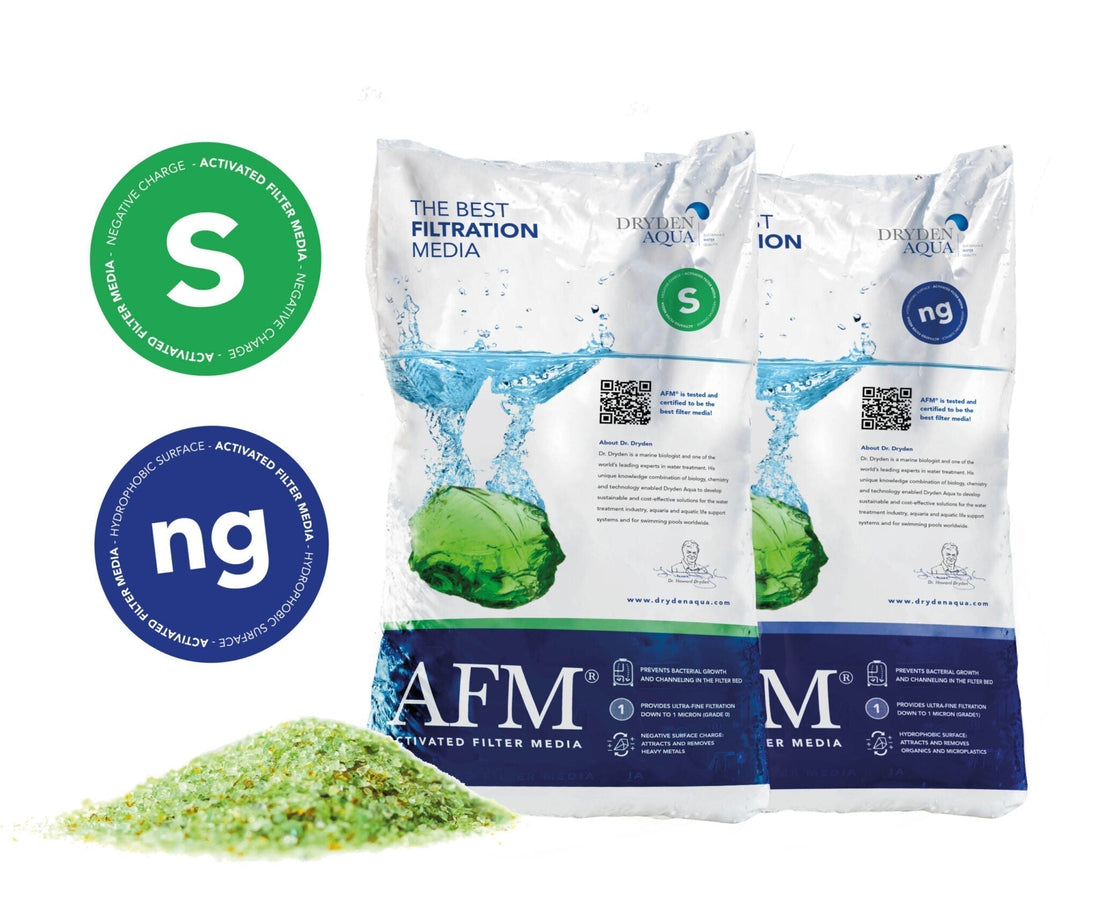

AFM® (Activated Filter Media): vidrio activado de grado industrial, sustituto directo de la arena en cualquier filtro

Todo sistema de filtración de agua —ya sea el de una piscina, una planta potabilizadora o una planta de tratamiento industrial— depende, en el fondo, de un solo componente: el medio filtrante que llena el tanque del filtro. Durante décadas, la arena de sílice fue el estándar por defecto, y con el tiempo se sumaron alternativas como la zeolita ("Micro Z") o distintos vidrios filtrantes triturados. AFM® (Activated Filter Media) es un medio filtrante desarrollado por Dryden Aqua a partir de más de 30 años de investigación, y hoy es el único vidrio filtrante certificado simultáneamente para piscinas (NSF/ANSI 50) y para agua potable (NSF/ANSI 61).

En este blog explicamos qué es AFM® y en qué aplicaciones se usa, sus ventajas técnicas frente a la arena, la zeolita y el vidrio filtrante convencional, las diferencias entre sus grados y cómo se combinan, las velocidades óptimas de filtración y retrolavado según la aplicación, cómo calcular cuánto AFM® necesita un filtro, por qué permite ahorrar agua, cuál es su vida útil, sus rangos de pH y temperatura, y sus niveles de filtración en micras.

¿Qué es AFM® y qué aplicaciones tiene?

AFM® se fabrica a partir de vidrio reciclado (verde y ámbar) sometido a un proceso patentado de activación química y térmica que modifica su superficie a nivel molecular. Esa activación logra, al mismo tiempo, tres propiedades que ningún medio filtrante mineral sin procesar logra por separado: una superficie autoesterilizante que resiste la formación de biofilm, una superficie con carga electrostática activa que adsorbe partículas finas y materia orgánica disuelta, y una estructura interna mesoporosa que multiplica el área de filtración disponible.

El resultado es un sustituto directo de la arena: se instala en cualquier filtro de arena existente —de presión vertical, horizontal, o de gravedad rápida (RGF)— sin ninguna modificación mecánica al filtro. Entre sus aplicaciones principales están:

• Agua potable: tratamiento de agua superficial y subterránea, remoción de hierro, manganeso y arsénico, y pre-filtración antes de membranas de ósmosis inversa o ultrafiltración.
• Piscinas y spas: filtración de agua recreativa, con o sin sistemas de cloración salina.
• Aguas residuales municipales: tratamiento terciario para reducir fósforo, DBO, DQO y carga bacteriana.
• Agua de proceso e industrial: torres de enfriamiento, remoción de aceites, grasas y metales pesados.
• Acuicultura y acuarios: sistemas de recirculación (RAS) y filtración mecánica previa a la biofiltración.

Ventajas técnicas frente a la arena, la zeolita y el vidrio filtrante convencional

El problema de fondo: el biofilm

La arena de sílice tiene una superficie específica enorme —un metro cúbico de arena equivale a unos 3.000 m² de superficie total— lo que la convierte en un sustrato ideal para el crecimiento de bacterias. Entre 6 y 12 meses después de instalada, ese biofilm ha avanzado lo suficiente como para que los granos de arena se aglomeren, formando canales preferenciales ("channeling") que dejan pasar agua sin filtrar y vuelven el rendimiento del filtro impredecible. El biofilm, además, funciona como un caldo de cultivo para patógenos como legionella y pseudomonas, y convierte la urea del sudor y la orina de los bañistas en cloraminas —los compuestos responsables del característico "olor a cloro" y de la irritación de ojos y vías respiratorias en piscinas.

Los tres problemas del biofilm en un filtro de arena: canalización del lecho, proliferación de patógenos y formación de cloraminas

La superficie activada de AFM® no solo resiste mejor la formación de biofilm: es genuinamente autoesterilizante, por lo que estructuralmente no favorece su formación. Esto significa que un filtro con AFM® no desarrolla estos problemas con el tiempo, sin importar cuántos años lleve en operación.

Filtración más fina y mayor capacidad de adsorción

El laboratorio independiente IFTS (Institut de la Filtration et des Techniques Séparatives, Francia) evaluó AFM® junto con arena de sílice y varios vidrios filtrantes, a una velocidad de filtración de 20 m/h y sin adición de floculante. Los resultados: AFM®ng retiene el 95% de las partículas por debajo de 1 micra, AFM® estándar retiene el 95% por debajo de 4 micras, mientras que la arena retiene el 95% recién por debajo de 20 micras, y los vidrios filtrantes convencionales, por encima de 25 micras.

La diferencia no es solo de finura de filtración: la superficie activada de AFM® (derecha) tampoco favorece el desarrollo de biofilm como la arena (izquierda)

Además de filtrar más fino, la superficie activada de AFM® adsorbe cerca de un 50% más de materia orgánica disuelta (aceites, lípidos) que la arena o el vidrio filtrante sin procesar. En la práctica, esto reduce el consumo de cloro y otros químicos de tratamiento entre un 20% y un 30%, y en piscinas reduce en más de la mitad la formación de subproductos de desinfección como el cloroformo.

¿Y la zeolita (Micro Z)?

La zeolita ofrece un tamaño de partícula más fino que la arena y cierta capacidad de intercambio catiónico, lo que explica su popularidad como alternativa a la arena en años recientes. Sin embargo, sigue siendo un mineral natural sin ningún proceso de activación superficial: al igual que la arena, no tiene una superficie auto esterilizante, por lo que permanece expuesta a la colonización bacteriana con el tiempo y requiere los mismos regímenes de retrolavado convencionales. A diferencia de AFM®, no cuenta con datos independientes publicados de resistencia al biofilm ni de rendimiento de filtración a 1 micra verificados por un laboratorio como IFTS.

Diferencias entre AFM® Grado 1, 2 y 3, y cómo se utilizan

AFM® se fabrica en distintos grados según el tamaño de grano, cada uno con una función específica dentro del lecho filtrante:



La forma de combinar estos grados depende del tamaño y el tipo de filtro:

• Filtros pequeños (menores a 800 mm de diámetro) y cualquier filtro con placa de crepinas, sin importar su diámetro: 50% Grado 1 + 50% Grado 2.
• Filtros con lecho mayor a 32 in (81 cm) y con laterales: 60% Grado 1 + 20% Grado 2 + 20% Grado 3, donde el Grado 3 actúa como capa de soporte inferior para asegurar un flujo correcto a través de los laterales.

Combinación estándar de grados de AFM® según la altura del lecho filtrante y el tipo de distribución interna del filtro

AFM® se suministra en sacos de 21 kg y 25 kg, o en sacos grandes de 1.000 kg, con una densidad de 1.250 kg/m³.

Velocidades óptimas de filtración y retrolavado según la aplicación

La velocidad de filtración y de retrolavado recomendada no es la misma para todas las aplicaciones: depende de la carga de sólidos esperada, del tipo de contaminante a remover y de qué tan crítico es evitar que pase agua sin filtrar. Esta tabla resume los rangos recomendados:



Como regla general, la velocidad de retrolavado nunca debe bajar de 20 m/h (8 gpm/ft²) para ningún grado de AFM®, ya que a velocidades menores no se logra una expansión de lecho suficiente para limpiarlo correctamente. Se recomienda una expansión mínima del 15-20% durante el retrolavado, y en general, mientras mayor sea la velocidad de retrolavado, más corto y más eficiente resulta el ciclo de limpieza —esto es especialmente relevante para partículas pesadas, como metales precipitados.

¿Cómo calcular cuánto AFM® necesita tu filtro?

El cálculo de la cantidad de AFM® requerida sigue un procedimiento de cinco pasos:

• Medir el TC: la distancia desde la placa de boquillas o los laterales hasta el colector superior del filtro.
• Aplicar el resguardo ("free-board"): multiplicar el TC por 0,825 (un 17,5% de resguardo) para evitar la pérdida de medio filtrante durante el retrolavado.
• Descontar la expansión del lecho: dividir ese resultado entre (1 + % de expansión esperada durante el retrolavado, típicamente 20% = 1,2) para obtener la profundidad de lecho utilizable (BD).
• Repartir la profundidad entre los grados: según la regla de capas que corresponda (50%/50% Grado 1-2, o 60%/20%/20% Grado 1-2-3).
• Calcular la masa de cada grado: profundidad de esa capa × área transversal del filtro × densidad de AFM® (1.250 kg/m³).

TC (distancia hasta el colector superior) y BD (profundidad de lecho utilizable), las dos medidas clave del cálculo

Fórmula: BD = (TC × 0,825) ÷ (1 + % de expansión de lecho)

Ejemplo: un filtro de presión vertical con placa de crepinas, diámetro de 900 mm (área = 0,636 m²), TC de 1.600 mm, y una expansión de lecho esperada del 20% durante el retrolavado:

BD = (1.600 mm × 0,825) ÷ 1,2 = 1.100 mm = 1,1 m

Por tratarse de un filtro con placa de crepinas, se aplica la regla de 50% Grado 1 + 50% Grado 2: cada capa mide 0,55 m de profundidad.

Volumen por grado = 0,636 m² × 0,55 m = 0,35 m³   →   Masa por grado = 0,35 m³ × 1.250 kg/m³ ≈ 438 kg

En total, este filtro necesitaría aproximadamente 876 kg de AFM® (438 kg de Grado 1 + 438 kg de Grado 2), equivalentes a unos 42 sacos de 21 kg o 35 sacos de 25 kg. Como referencia rápida al reemplazar arena por AFM® en un filtro existente: 25 kg de arena equivalen aproximadamente a 21 kg de AFM®, por la menor densidad de este último.

¿Por qué permite ahorrar agua frente a otros medios?

Según los estándares DIN, la arena debe retrolavarse a 60 m/h durante 5 minutos o más, y con frecuencia requiere además un ciclo de aire-agua ("air scrubbing") para romper el biofilm que aglomera sus granos. AFM® solo necesita una velocidad de retrolavado de 40 a 50 m/h durante 3 a 4 minutos, y nunca requiere aire, porque no hay biofilm que romper. El resultado neto es un ahorro de aproximadamente el 50% del agua usada en retrolavados.

A eso se suma un segundo efecto, menos evidente: como el lecho de AFM® no se canaliza, prácticamente el 100% del caudal de retrolavado se aprovecha limpiando el lecho de forma pareja. En un filtro de arena canalizado, en cambio, buena parte del agua de retrolavado sigue las rutas de menor resistencia (los mismos canales que dejan pasar agua sin filtrar durante la operación normal), dejando zonas del lecho pobremente limpiadas y desperdiciando una fracción del agua usada. Esto hace que el ahorro real, en operación, suele ser mayor al que sugiere solo la diferencia de velocidad y duración.

¿Cuál es la vida útil de AFM®?

Dryden Aqua garantiza que, tras 10 años de uso continuo siguiendo las especificaciones de operación (retrolavado correcto, con una expansión mínima del lecho del 20%), el rendimiento de AFM® se mantiene dentro de un 10% del rendimiento de un medio nuevo. En la práctica, hay instalaciones con más de 15 y hasta 20 años de operación sin haber necesitado reemplazar el medio filtrante.

La comparación con la arena no es solo de durabilidad física, sino de estabilidad de rendimiento: la arena puede seguir físicamente en el tanque durante años, pero su desempeño de filtración empieza a degradarse por el desarrollo de biofilm a partir de los 6 a 12 meses de uso, lo que en la práctica obliga a reemplazos de medio más frecuentes para mantener una calidad de agua consistente. Al final de su vida útil, AFM® es además completamente reciclable: el medio usado puede devolverse a los programas de economía circular de Dryden Aqua en lugar de terminar en un relleno sanitario.

Rangos de operación: pH, temperatura y otros.

A continuación se detallan algunos parámetros de operación importantes para considerar:

• pH de operación: de 4 a 10.
• Temperatura de trabajo: de 0°C a 100°C; no se ve afectado por la temperatura mientras el agua se mantenga en estado líquido.
• Tolerancia a oxidantes: cloro libre, dióxido de cloro y peróxido de hidrógeno hasta 10 g/L, y ozono hasta 10 mg/L.
• Salinidad: apto para agua salobre y agua de mar (hasta aproximadamente 40 g/L de salinidad), sin efecto físico ni químico sobre el medio.

Niveles de filtración (micras)

Comparando el rendimiento de retención de partículas de AFM® frente a otros medios filtrantes, verificado de forma independiente por IFTS a 20 m/h y sin floculante:



Combinado con coagulación y floculación, AFM®ng puede alcanzar una filtración nominal de hasta 0,1 micra. Es, además, el único vidrio filtrante certificado de forma simultánea para agua de piscina (NSF/ANSI 50) y para agua potable (NSF/ANSI 61), lo que permite especificar el mismo medio con confianza en aplicaciones muy distintas: desde una piscina residencial hasta una etapa de pre-tratamiento antes de una membrana de ósmosis inversa.

Conclusión

AFM® no es simplemente "una arena más fina": es un medio filtrante activado que resuelve el problema estructural que comparten la arena, la zeolita y el vidrio filtrante sin procesar —su vulnerabilidad al biofilm— mientras filtra más fino, adsorbe más materia orgánica, consume menos agua de retrolavado y dura considerablemente más. Para cualquier aplicación donde la calidad del agua filtrada sea crítica —agua potable, piscinas, pre-tratamiento de membranas o procesos industriales— vale la pena evaluar el reemplazo de su medio filtrante actual por AFM®. En Hidroteco podemos ayudarte a determinar el grado, la combinación de capas y la cantidad correcta de AFM® para tu filtro.
